Литье под давлением: затраты, качество поверхности, дефекты, вставка по сравнению с переформованием и контроль качества

Рынок литьевого пластика: масштаб, рост и что его движет

рынок литьевого пластика является одним из крупнейших производственных сегментов мировой экономики. Оценивается примерно 385 миллиардов долларов США в 2023 году По прогнозам, к 2030 году он достигнет 510–530 миллиардов долларов при совокупном годовом темпе роста около 4,5–5,0%. На литье под давлением приходится примерно 32% всей переработки пластмасс в мире по объему — больше, чем на любой другой метод формования — и оно затрагивает практически каждую категорию продуктов: от автомобильных компонентов и медицинских приборов до бытовой электроники, упаковки и строительного оборудования.

geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.

five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

Сколько стоит пресс-форма для литья пластмасс?

Стоимость оснастки — это наиболее значительная первоначальная инвестиция в проект литья под давлением и показатель, который чаще всего определяет, является ли конструкция коммерчески жизнеспособной при данном объеме производства. Сколько стоит пресс-форма для литья пластика зависит от размера детали, геометрической сложности, количества полостей, марки стали, а также от того, производится ли она внутри страны или за рубежом.

В качестве рабочей эталонной структуры:

• Простой прототип или инструмент-мост (одна полость, мягкая сталь или алюминий, ограниченный срок службы): 1500–5000 долларов США (оффшор); 5 000–15 000 долларов США (внутренние США/ЕС)
• Простой производственный инструмент (одна полость, сталь P20 или H13, срок службы 500 тыс. выстрелов): 3000–8000 долларов США (шельфовый Китай); 12 000–30 000 долларов США (внутренний)
• Производственный инструмент средней сложности (одна полость, боковые действия, несколько подъемников, текстурированные поверхности): 8 000–20 000 долларов США (оффшорные); 25 000–80 000 долларов США (внутренний)
• Многорезервный инструмент повышенной сложности. (4–16 полостей, горячеканальная система, жесткие допуски): 20 000–100 000 долларов США (оффшор); 80 000–500 000 долларов США (внутренний)
• Большой автомобильный или бытовой инструмент (одна полость, очень большая деталь, сложная геометрия): $50 000–200 000 (оффшор); 150 000–800 000 долларов США (внутренний)

largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.

Критический момент, который часто упускают из виду при обсуждении затрат: амортизированная стоимость детали — общая стоимость оснастки, деленная на объем производства, — гораздо более актуальна, чем абсолютное количество оснастки. Инструмент стоимостью 50 000 долларов, производящий 500 000 деталей, добавляет к стоимости 0,10 доллара за деталь; производство 10 000 деталей добавляет 5 долларов за деталь. При небольших объемах стоимость оснастки на деталь часто превышает стоимость материала и литья вместе взятые, поэтому альтернативы мелкосерийного производства (мягкая оснастка, 3D-печатная оснастка, обработанные прототипы) экономически целесообразны ниже определенных пороговых значений объема.

Отделка поверхности при литье под давлением: сорта, стандарты и что на них влияет

Отделка поверхности литьем под давлением определяется с использованием стандартизированных систем классификации — чаще всего стандартов отделки SPI (Общества индустрии пластмасс) в Северной Америке и стандарта VDI 3400 в Европе и Азии. Эти две системы охватывают один и тот же диапазон качества поверхности, но используют разные шкалы и не являются взаимозаменяемыми без ссылки на преобразование.

SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:

• СПИ А-1, А-2, А-3 — Алмазно-полированные, глянцевые поверхности. Используется для оптических линз, косметической упаковки, прозрачных чехлов. Значения Ra снижаются до 0,012–0,025 мкм. Требуется закаленная сталь (H13 или S136) и значительное время полировки после механической обработки.
• СПИ Б-1, Б-2, Б-3 — Полуглянцевая, полированная наждачной бумагой. Корпуса бытовой электроники, панели приборов, общие коммерческие компоненты, где внешний вид имеет значение, но не оптическая прозрачность. Ra ~0,05–0,40 мкм.
• СПИ С-1, С-2, С-3 — Матовая, каменная или наждачная отделка. Промышленные компоненты, автомобильные детали под капотом, элементы внутренней конструкции. Ra ~0,40–1,60 мкм.
• СПИ Д-1, Д-2, Д-3 — Текстурированная пескоструйная обработка, от матовой до грубой матовой. Детали, требующие нескользящей текстуры, сельскохозяйственная техника, хозяйственные корпуса. Ra ~0,80–3,20 мкм.

Помимо качества поверхности стали, на достижимую поверхность детали влияют выбор материала, температура плавления, скорость впрыска и температура формы. Для получения глянцевой отделки требуются более высокие температуры формы (что улучшает воспроизведение полированной стальной поверхности), более медленные скорости заполнения (которые уменьшают мутность, вызванную сдвигом), а также материалы с низкой вязкостью расплава и хорошей текучестью. Смеси ABS и PC/ABS хорошо воспроизводят глянцевые поверхности; стеклонаполненные марки создают поверхность, которую не устраняет никакая полировка стали, поскольку стеклянные волокна слегка выступают, поскольку смола сжимается вокруг них во время охлаждения.

Текстура — будь то кислотное травление (Mold-Tech и эквивалентные системы) или электроэрозионная обработка (электроэрозионная обработка) — должна быть задана с соответствующим углом уклона, чтобы обеспечить выброс детали без следов сопротивления. Стандартное правило: 1° дополнительного уклона на 0,025 мм глубины текстуры - глубокая текстура с текстурой кожи, требующая уклона 3° или более на поверхностях с тяжелой текстурой, чтобы предотвратить разрыв поверхности во время выброса.

Следы ожогов при литье под давлением: причины, диагностика и устранение

Следы ожогов при литье под давлением появляются в виде темно-коричневых, черных или обугленных пятен на поверхности детали, обычно в последней точке заполнения полости или в местах, откуда захваченный воздух не может выйти. Они являются одним из наиболее распространенных дефектов литья под давлением и одним из наиболее поучительных, поскольку их расположение дает конкретную информацию о характере потока и состоянии вентиляции инструмента.

Diesel Effect

most common mechanism behind burn marks is the дизельный эффект : когда фронт расплава продвигается через полость и сжимает воздух перед собой, воздух нагревается адиабатически - тот же механизм, что и воспламенение от сжатия в дизельном двигателе. Если сжатый воздух не может выйти через вентиляционные отверстия до того, как его достигнет фронт расплава, температура воздуха повышается до 300–400 ° C или выше, что достаточно для разложения и обугливания большинства технических термопластов. След ожога образуется именно в том месте, где оказался воздушный карман.

Основные причины и решения

• Недостаточная вентиляция: most common cause. Parting line vents that are too narrow (standard vent land is 0.012–0.025 mm deep), blocked by flash or residue, or absent entirely at the last-to-fill location. Solution: add or deepen vents at the burn location; add ejector pin vents; add vacuum venting for critical applications.
• Чрезмерная скорость впрыска: Высокая скорость наполнения сжимает воздух быстрее, чем он может выйти даже через соответствующие вентиляционные отверстия. Решение: снизить скорость впрыска на последних 20–30% заполнения (профиль скорости, а не постоянная скорость); Убедитесь, что время заполнения находится в диапазоне, соответствующем толщине стенки детали и длине потока.
• Расположение ворот, вызывающих воздушную ловушку: Если заслонка расположена так, что два фронта потока встречаются и задерживают воздух в глухом кармане, никакая вентиляция на линии разделения не поможет. Решение: измените расположение ворот или добавьте дополнительный шибер, чтобы изменить положение линии сварного шва/воздушной ловушки на вентилируемую поверхность.
• Деградация материала в стволе: Следы ожогов также могут возникать в стволе — из-за материала, находящегося в мертвых зонах при чрезмерной температуре, или из-за загрязнения смолой — и проникать в деталь в виде полос, а не локальных следов. Они выглядят по-другому: полосы от ворот, а не отдельное пятно на конце потока.

Литье под давлением короткими тиражами: когда малый объем — правильный ответ

Литье под давлением малыми тиражами — также называемое малосерийным или мостовым литьем под давлением — относится к производственным циклам, обычно варьирующимся от нескольких сотен до 10 000–25 000 деталей, с использованием инструментов, специально разработанных для минимизации первоначальных затрат, а не для максимизации скорости цикла и долговечности. Он занимает промежуточное положение между 3D-печатью (экономично менее 100 деталей для сложной геометрии) и полноценным литьем под давлением (экономично более 25 000–50 000 деталей для большинства применений).

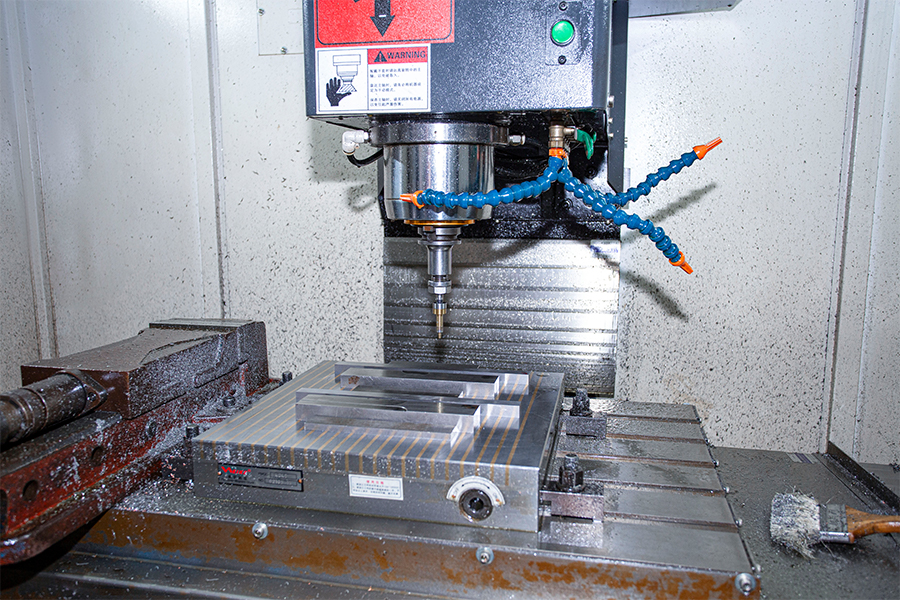

enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.

Мелкосерийное формование является правильным выбором для: проверки рынка перед переходом к полному производству оснастки; мостовое производство при изготовлении технологической оснастки с длительным сроком изготовления; запасные части для устаревшей продукции, где общий спрос не оправдывает инвестиций в оборудование; а также количества клинических или нормативных испытаний при разработке медицинского оборудования, где до окончательного утверждения вероятны изменения в конструкции.

key process discipline in short-run molding is дизайн для алюминиевых инструментов : избегать очень острых внутренних углов (концентрация напряжений в алюминии более значительна, чем в закаленной стали), минимизировать боковые воздействия, где это возможно (каждое действие представляет собой поверхность износа), и с самого начала проектировать адекватные углы уклона, а не пытаться их модернизировать. Детали, разработанные с учетом инструментов для мелкосерийного производства, часто могут быть переведены в производственную оснастку с минимальными изменениями в конструкции; детали, спроектированные с учетом жесткой оснастки с самого начала, иногда вообще не могут быть экономично воспроизведены из алюминия.

Вставное формование и накладное формование: различия, применение и как выбрать

Формование со вставкой и наложение — это процессы, в которых два или более материалов объединяются в один формованный компонент, но они фундаментально различаются тем, что инкапсулирует вторичный материал, и последовательностью процесса. Понимание различия между вставным формованием и накладным формованием имеет важное значение для выбора правильного процесса при проектировании детали из нескольких материалов.

Что такое вставное формование?

В вставить молдинг Предварительно сформированный компонент — чаще всего металлическая вставка, такая как латунная гайка с резьбой, стальной штифт, электрический контакт или штампованный металлический кронштейн — помещается в полость формы перед впрыском. Затем расплавленный пластик впрыскивается вокруг вставки и поверх нее, герметизируя ее по мере затвердевания пластика. В результате получается единый компонент, в котором металлическая вставка постоянно и точно расположена внутри пластиковой детали, а пластик течет в подрезы или отверстия во вставке, создавая механическую блокировку, противостоящую вытягивающим и крутящим нагрузкам.

Вsert molding is used wherever a plastic part needs the mechanical properties of metal at a specific interface — threaded connections that must withstand repeated assembly and disassembly, electrical terminals that require conductivity, bearing surfaces that require hardness the plastic cannot provide. The process eliminates secondary press-fit or ultrasonic insertion of metal inserts, which reduces assembly cost and improves pull-out strength consistency.

Что такое сверхформование?

В переформовка Ранее отлитая пластиковая подложка (первая часть) помещается во вторую форму, а второй термопластический материал — обычно более мягкий ТПЭ, ТПУ или эластомер — впрыскивается поверх и вокруг обозначенных поверхностей подложки. Два пластика соединяются либо химически (за счет совместимости материалов и условий обработки), либо механически (за счет взаимосвязанной геометрии) на границе раздела.

Формование используется для добавления мягких на ощупь поверхностей захвата к жестким корпусам (электроинструменты, ручки медицинских устройств, бытовая электроника), для создания двухцветных или двухматериальных эстетических компонентов, для добавления совместимых уплотнительных функций к жестким конструкционным деталям, а также для интеграции демпфирования или амортизации вибрации в твердую подложку. Мягкая ручка на ручке зубной щетки, прорезиненный корпус ручного сканера и ручка хирургического инструмента с двойной твердостью — все это компоненты, отлитые методом формования.

Ключевые различия: вставная форма и дополнительная форма

choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.

Контроль качества в производстве пластмасс: системы, методы и критические контрольные точки

Контроль качества при производстве пластмасс работает на трех уровнях: входная проверка материалов, внутрипроизводственный контроль и проверка исходящих деталей. На каждом уровне рассматриваются различные виды отказов, и вместе они образуют систему управления качеством, которая определяет, соответствует ли формованное изделие техническим требованиям.

Вcoming Material Control

Свойства смолы — индекс текучести расплава (MFI), содержание влаги, цвет и отслеживаемость партии — должны быть проверены на соответствие спецификациям материала до начала производства. Отклонение MFI на ±10–15% от номинальной спецификации может привести к значительному изменению наполнения, утопления и размеров формованной детали. Содержание влаги имеет решающее значение для гигроскопичных материалов: нейлон, ПК, ПЭТ и АБС поглощают атмосферную влагу и перед формованием их необходимо высушить до уровня влажности ниже указанного (обычно 0,02–0,15% в зависимости от материала). При использовании невысушенной гигроскопичной смолы образуются разводы, пузыри и пониженная молекулярная масса — дефекты, которые невозможно исправить на прессе.

В-Process Monitoring

Современные машины для литья под давлением собирают данные процесса — давление в полости, температуру расплава, профиль скорости впрыска, время охлаждения, усилие смыкания — на основе цикла за циклом. Статистический контроль процесса (SPC), применяемый к ключевым параметрам процесса, выявляет отклонение до того, как оно приведет к возникновению дефектов, а не после. Датчики давления в полости — пьезоэлектрические преобразователи, установленные в пресс-форме, — обеспечивают прямую обратную связь о состоянии наполнения и упаковки внутри пресс-формы, что более надежно коррелирует с качеством детали, чем просто давление в бочке. Детали, произведенные в циклах, когда давление в полости отклоняется от установленного технологического окна, могут автоматически отбраковываться сепаратором деталей до того, как они попадут в зону контроля.

Методы исходящего контроля

• Проверка размеров: КИМ (координатно-измерительная машина) для ответственных размеров; системы технического зрения для 100% поточного контроля крупносерийных деталей; ручное измерение для простых размеров «годен/не годен» при меньших объемах.
• Визуальный осмотр: 100% визуальный вид косметических деталей (поверхности класса А, прозрачные оптические компоненты); Отбор проб AQL для промышленных деталей. Автоматизированные системы визуального контроля все чаще заменяют ручной визуальный контроль при крупносерийном производстве.
• Функциональное тестирование: испытание сборки с защелкиванием, испытание на герметичность (снижение давления или утечка гелия для герметичных компонентов), испытание на усилие выдергивания вставок, испытание на электрическую целостность компонентов разъема.
• Проверка материала: XRF (рентгеновская флуоресценция) для проверки веществ ограниченного использования (соответствие RoHS, REACH); FTIR-спектроскопия для подтверждения идентичности смол в приложениях, где важна безопасность; механические испытания (растяжение, удар) на образцах первичного и периодического производства.

Системы качества и сертификаты

quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
